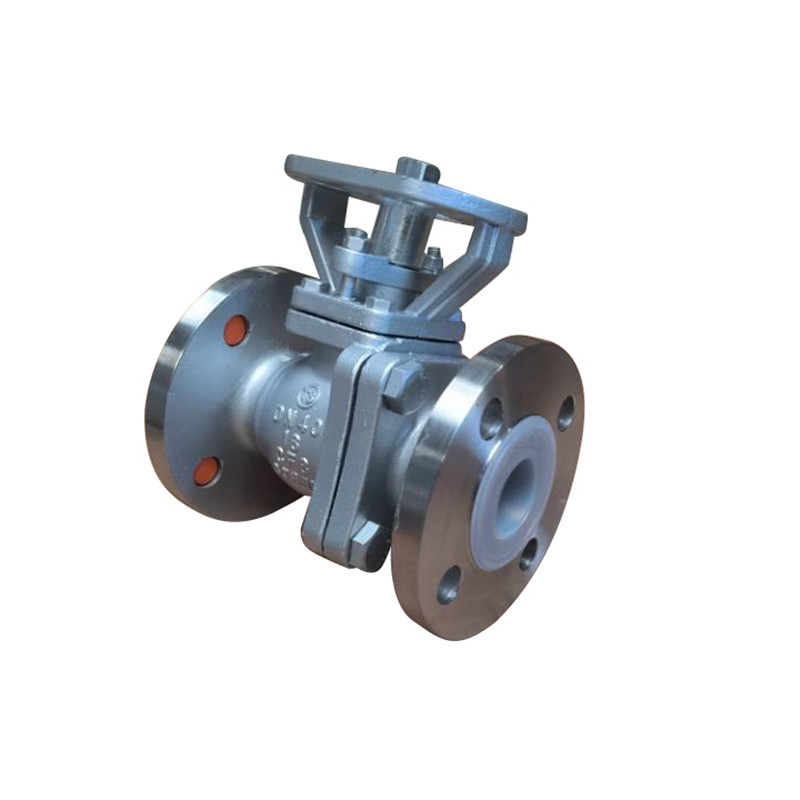

襯氟閥門材料的選擇：

1.閥體的耐壓等級(jí)、使用溫度和耐腐蝕性不得低于工藝連接管道的要求，并優(yōu)先考慮制造商的定型產(chǎn)品。

2.鑄鐵閥不宜用于水蒸氣或含水較多的濕氣體和易燃易爆介質(zhì)。

3.環(huán)境溫度低于－鑄鐵閥不宜在20℃時(shí)使用，尤其是在北方。

4.在汽蝕、沖蝕嚴(yán)重的介質(zhì)溫度與壓差構(gòu)成的直角坐標(biāo)中，其溫度為300℃，壓差為1．在5MPa兩點(diǎn)連接以外的區(qū)域，節(jié)流密封面應(yīng)采用鈷基合金或表面堆焊司特萊合金等耐磨材料。

5.對(duì)于強(qiáng)腐蝕性介質(zhì)，必須根據(jù)介質(zhì)的種類、濃度、溫度和壓力選擇合適的耐腐蝕材料。

6閥體和節(jié)流件分別處理，閥體內(nèi)壁節(jié)流速度小，允許有一定的腐蝕，其腐蝕率可為lmm／2000年左右；節(jié)流部件被高速?zèng)_刷，腐蝕會(huì)導(dǎo)致弓[泄漏增加，其腐蝕率應(yīng)小于0.1mm／年。

7.在選擇襯里材料橡膠和塑料時(shí)，工作介質(zhì)的溫度、壓力和濃度必須滿足材料的使用范圍，并考慮剪切損壞等物理和機(jī)械損傷。

8真空閥不宜選用內(nèi)襯橡膠、塑料結(jié)構(gòu)的閥體。

9水處理系統(tǒng)的兩位切斷閥不宜選用襯橡膠材料。

10典型介質(zhì)典型耐腐蝕合金材料選擇:

a．硫酸：316L，哈氏合金，20號(hào)合金。

b．硝酸：鋁、C4鋼、C6鋼。

c．鹽酸：哈氏B。

d．：蒙乃爾。

e．醋酸：316L、哈氏合金。

f．磷酸：因可鎳爾，哈氏合金。

g．尿素：316L。

h．燒堿：蒙乃爾。

i．氯氣：哈氏C。

j.海水：因可鎳爾，316L。

到目前為止，通用的耐腐蝕材料是四氟乙烯，被稱為“耐腐蝕”。因此，應(yīng)首先選擇四氟乙烯耐腐蝕閥，如溫度>180℃，PN＞1．6才選擇合金。

襯氟閥門流量特性的選擇：

以下是初步選擇，詳細(xì)選擇見特殊信息：

1S＞0.6時(shí)選擇對(duì)數(shù)特征。

2小開度工作，不平衡力變化大時(shí)選擇對(duì)數(shù)特性。
