手動蝶閥開關使用步驟

  隨著工業高科技的發展，閥門的需求量是越來越大，尤其是手動蝶閥的需求量是日益增加，手動蝶閥顧名思義就是需要用手工手動去操作的蝶閥，區別于手動蝶閥與氣動蝶閥和電動蝶閥。手動蝶閥的操作有手柄和渦輪兩種，它們的操作都是很簡單，但還是有很多朋友對于手動蝶閥的開關使用步驟仍然還是不太了解，下面小編就來幫大家了解手動蝶閥的操作。

  手動蝶閥是一種結構非常簡單的閥門，它的組成部分主要有閥體、閥桿、蝶板、閥座再加上驅動裝置。手動蝶閥的驅動裝置就是手柄或者渦輪頭。手動蝶閥可以分為手柄蝶閥和渦輪蝶閥，所以它的開關使用步驟我們也分開來說。

手動蝶閥開關使用步驟

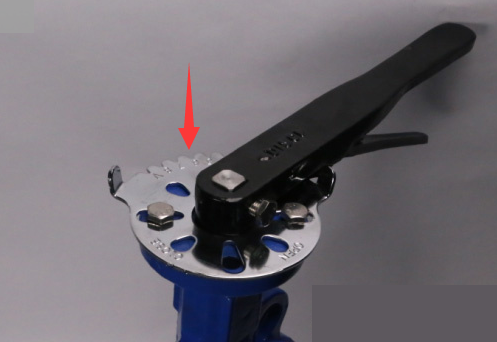

  手柄蝶閥的開關需要人工通過扳動手柄來實現，因為蝶閥既可以做截斷使用，，又可以用來調節流量，所以如圖，在手柄與閥體直接有一個齒輪，當手柄扳動到兩邊到底的時候，蝶閥是處于全開或者全關狀態，這時候蝶閥是做截斷使用的。當手柄扳動停在齒輪上面的某一處時，蝶閥是做調節流量使用的。

  手柄的開關位置與蝶板是平行的，中間有閥桿把兩者相連，扳動手柄蝶閥的手柄，手柄帶動閥桿運動，閥桿又會帶動蝶板旋轉，來實現蝶閥的啟閉。旋轉角度為0-90°之間。

渦輪蝶閥的開關使用步驟

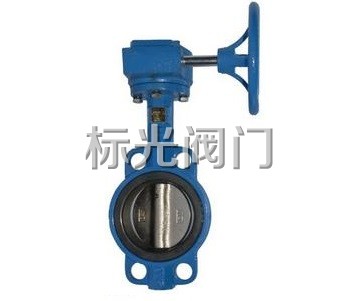

  渦輪蝶閥的開關同樣需要通過如果來實現，不同于手柄蝶閥，渦輪蝶閥是通過手輪來操作的。相同于手柄蝶閥的是，渦輪蝶閥的蝶板和渦輪頭之間也是由閥桿連接的，渦輪蝶閥的開關使用步驟就是，轉動渦輪頭上的手輪，逆時針方向為開，順時針方向為關，轉動手輪，通過渦輪裝置中的齒輪，帶動閥桿運動，閥桿帶動蝶板旋轉，達到開啟和關閉的效果。

  以上就是兩種手動蝶閥的開關使用步驟，手動蝶閥的結構簡單，體積也比較小，重量輕，只需要旋轉90°即可快速啟閉，操作也非常簡單，當閥門處于開啟狀態時，只有蝶板的厚度是介質流經閥體內的阻力，流體阻力也非常小。
