截止閥型號編制表示方法

  截止閥又稱截門閥，屬于強制密封式閥門。它的類型和材料種類越來越多，截止閥型號的編制也愈來愈復雜；截止閥的型號關系著對截止閥產品的正確認識，選型的重要性，以及對工況用途安全性的保證。按國產閥門型號標準來說，截止閥的型號是由閥門類型、驅動方式、連接形式、結構特點、公稱壓力、密封面材料、閥體材料等幾個要素組成。

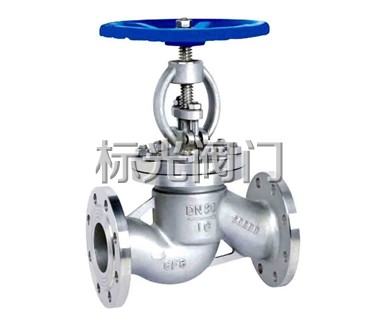

截止閥產品圖

截止閥型號編制說明表示方法
  截止閥型號是用符號與數字表示截止閥的結構與性能。截止閥型號一般用如下7個單元組成：①②③④⑤—⑥⑦如（WJ41H-16C）
  截止閥附加代號：W波紋管、D低溫、B保溫、普通的省略
  ①第1單元——用一漢語拼音字母(J)來表示截止閥的結構類別：如J表示截止閥。
  ②第2單元——用一位數字表示截止閥的驅動方式：如0電磁動、6氣動、9電動，一般手動時該單元代號可省略。
  ③第3單元——用一位數字表示截止閥與管道的連接方式：如1內螺紋、2外螺紋、4法蘭、9卡套連接。
  ④第4單元——用一位數字表示閥門結構型式：如1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式等。
  ⑤第5單元——用漢語拼音字母表示閥門密封面或襯里的材料。如F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、T銅及銅合金、W閥體直接加工。
  ⑥第6單元——公稱壓力數值用阿拉伯?dāng)?shù)字直接表示，它是MPa的10倍，并用短線與前5個單元分開。
  ⑦第7單元——用漢語拼音碼字母表示閥體材料。如A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316。
  例如：J63H—19.6V(II)為截止閥、手動傳動（第二單元符號省略）、焊接連接、直通式單閘板、密封面為不銹鋼、公稱壓力為19.6MPa、閥體材料為鉻鉬釩鋼，適用于蒸汽介質的截止閥。
