蝶閥型號編制表示方法

  隨著科技的發展不斷的進步，蝶閥的種類和規格是不計其數，蝶閥成了眾多閥門中較為突出的一種，但由于蝶閥的種類繁多，加上控制型式以及介質壓力溫度的不同，很多用戶往往在選擇蝶閥型號時舉措不定！為了避免出現這樣的情況，上海標光閥門有限公司特提供蝶閥型號編制表示方法，以方便給大家參考了解！

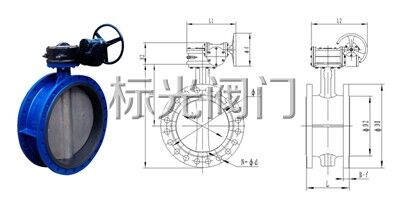

蝶閥產品結構圖

蝶閥型號編制表示方法
　　蝶閥型號編制方法(需根據順序來理解)：例如D343X-10Q ①D ②3 ③4 ④3 ⑤X ⑥10 ⑦Q
　　蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;
　　①蝶閥編制代號：D表示蝶閥;
　?、趥鲃?dòng)形式代號：手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
　?、圻B接方式代號：4法蘭式、6焊接、7對夾式;
　　④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
　?、菝芊獠牧洗?hào)：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
　?、迚毫Φ燃?jí)代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
　?、邭んw材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。
　　通過以上案例可以很簡單的判斷出蝶閥型號編制表示方法，可以根據不同工況的需求去選擇對應的型號，蝶閥選型在也不發愁了O(∩_∩)O。
　　
